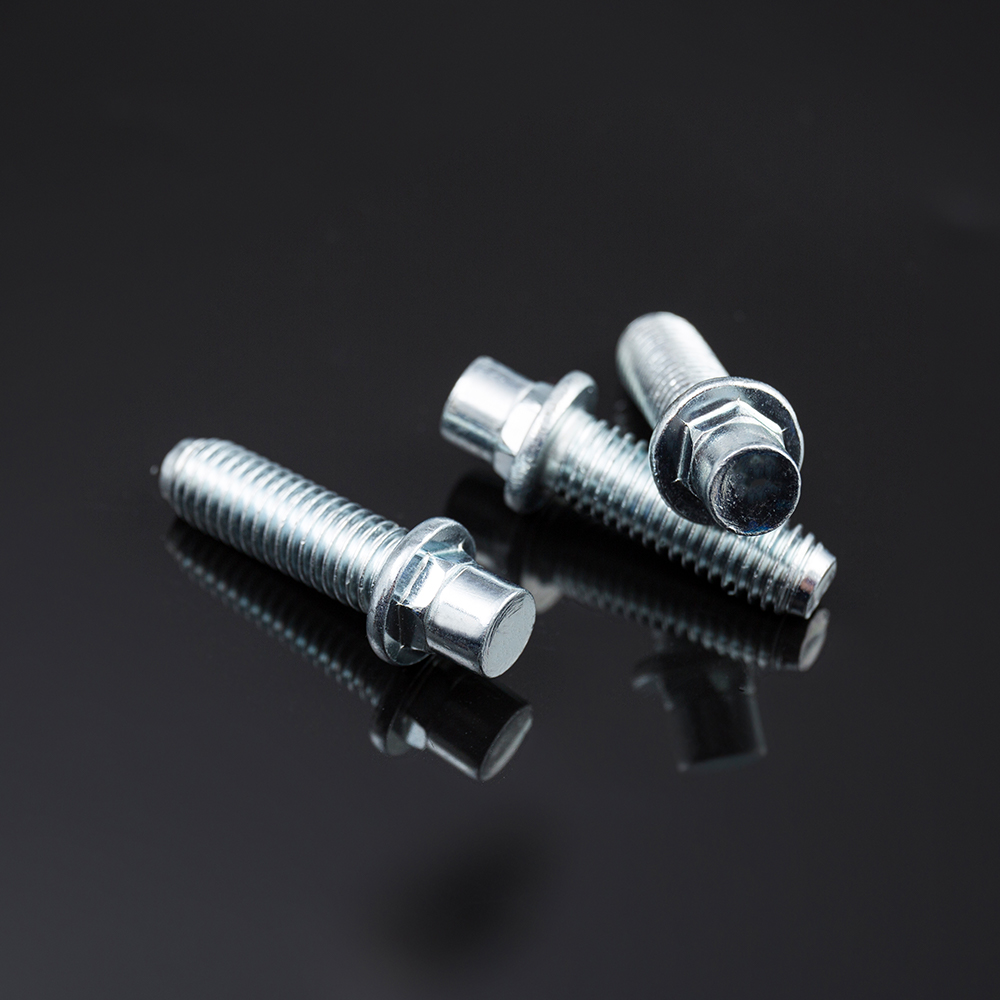

Özel Standart Dışı Cıvata Üreticileri

Özel Cıvata Konseptlerinin Üretilebilir Mühendislik Çizimlerine Sistematik Dönüşümü: Fonksiyon-Proses-Maliyet Üçgeni Modeli

Özel standart dışı cıvata Geliştirme, müşterinin "eskiz gereksinimi" ile başlar; genellikle kaba bir çizim, sözlü açıklama veya örnek kısımdır. Buradaki zorluk, bunu sistematik olarak üretilebilir, denetlenebilir ve uygun maliyetli, tamamen tanımlanmış bir mühendislik çizimine ve üretim spesifikasyonuna dönüştürmektir. Fonksiyon-Süreç-Maliyet Üçgeni birbirine bağlı üç alanı birleştiren kanıtlanmış bir çerçevedir: işlevsel performans gereksinimleri, üretim süreci yetenekleri ve maliyet kısıtlamaları. Bu makale, bu modelin özel cıvata geliştirmede uygulanmasına yönelik sistematik iş akışını ve karar verme kriterlerini özetlemektedir.

1. Üçgen Modeli: Temel Bileşenler ve Etkileşimler

Aşağıdaki tabloda modelin üç sütunu, bunların ana unsurları ve tasarımdan üretime dönüşümü yönlendiren temel etkileşimler tanımlanmaktadır.

Başarılı özel cıvata geliştirme, bu üç temel üzerinde yinelemeli optimizasyon gerektirir. İşlevi en üst düzeye çıkaran bir tasarım işlenemez veya ekonomik olmayabilir; düşük maliyetli bir çözüm performans gereksinimlerini karşılamada başarısız olabilir. Üçgen modeli, ödünleşimleri görünür ve haklı kılmak için yapılandırılmış bir yaklaşım sağlar.

2. Sistematik Geliştirme İş Akışı

Müşteri taslağından üretime hazır spesifikasyona dönüşüm, yapılandırılmış, aşamalı bir süreci takip eder. Temel adımlar aşağıda ayrıntılı olarak açıklanmıştır.

• Aşama 1 – İşlevsel Tanım: Müşterinin uygulamasını ölçülebilir mühendislik gereksinimlerine dönüştürün. Kritik yükleri, çevresel maruziyeti, servis sıcaklığını ve montaj ilişkisi arayüz koşullarını tanımlayın. Bu aşama "gerekli minimum performans kapsamını" oluşturur.
• Aşama 2 – Malzeme ve Proses Ön Seçimi: İşlevsel gereksinimlere dayalı olarak aday malzeme kaliteleri (örneğin, yüksek mukavemet için 35CrMo, korozyon direnci için 304) ve bir birincil üretim rotası (örneğin, yüksek hacimli için soğuk şişirme, düşük hacimli karmaşık şekiller için CNC) önerin.
• Aşama 3 – Fizibilite ve Tolerans Analizi: Seçilen işlemi kullanarak önerilen geometrinin gerekli toleranslar dahilinde üretilebileceğini doğrulayın. Bu, taslak açılarının, alttan kesmelerin, diş çekme kalıp boşluğunun ve ısıl işlem bozulma potansiyelinin değerlendirilmesini içerir.
• Aşama 4 – Maliyet Modelleme ve Araç Yatırımı: Takım maliyetlerini, parça başına çevrim sürelerini, hurda oranlarını ve inceleme maliyetlerini tahmin edin. Hedef birim fiyata ulaşmak için gereken MOQ'u belirleyin ve müşteriye kademeli fiyatlandırma seçenekleri sunun.
• Aşama 5 – Çizim ve Şartnamenin Sonlandırılması: Tüm kritik boyutları, toleransları, malzeme bilgilerini, ısıl işlem özelliklerini, kaplama gerekliliklerini ve muayene kriterlerini içeren son mühendislik çizimini düzenleyin. Üretim doğrulaması için boyutlu bir rapor şablonu ekleyin.

3. Proses Seçimi için Karar Matrisi

Standart olmayan bir cıvata için en uygun üretim sürecinin seçilmesi genellikle geliştirme iş akışındaki en kritik karardır. Aşağıdaki karar matrisi, üretim hacmine, geometrik karmaşıklığa ve gerekli toleranslara dayalı yapılandırılmış bir yaklaşım sağlar.

• Soğuk Başlık (Yüksek Hacim, Basit Şekiller): Basit kafa geometrileri (altıgen, tava, düz) ve orta boy-çap oranlarıyla 50.000 parçanın üzerindeki üretim hacimleri için idealdir. Mükemmel malzeme verimi (>%90) ve hızlı çevrim süreleri (dakikada 30-100 parça) sağlar.
• Sıcak Dövme (Orta Hacim, Büyük Çaplar): M24'ün üzerindeki çaplar veya yüksek malzeme sünekliği gerektiren karmaşık kafa şekilleri için uygundur. İyi boyutsal kararlılık sunar ancak daha yüksek takım yatırımı ve daha yavaş çevrim süreleri gerektirir.
• CNC İşleme (Düşük Hacim, Karmaşık Özellikler): 5.000 parçanın altındaki hacimler veya çapraz delikli, eksantrik başlıklı veya standart dışı diş profilli tasarımlar için tercih edilen rota. Maksimum geometrik esneklik sağlar ancak parça başına daha yüksek maliyetlere ve daha düşük malzeme verimine neden olur.
• Hibrit (Soğuk Başlık CNC İkincil Operasyonları): Hem yüksek hacimli birincil şekillendirme hem de sınırlı hassas işleme (ör. çapraz deliklerin açılması, belirli çapların tornalanması) gerektiren orta hacimler (5.000-50.000 parça) için en uygun maliyetli yaklaşım.

4. Pratik Örnek: Özel Omuz Cıvatası Geliştirme

Gıda işleme uygulaması için 316 paslanmaz çelikten eksantrik başlı ve çapraz delikli bir omuz cıvatasına ihtiyaç duyan bir müşteriyi düşünün. Üçgen modelinin uygulanması:

• İşlev: Korozyona dayanıklılık (316 SS), hassas omuz uzunluğu (±0,05 mm) ve M12 diş sınıfı 6g gerektirir.
• Süreç: Baş ve omuzun soğuk yönlendirilmesi mümkündür, ancak çapraz delik ikincil bir işlem olarak CNC delmeyi gerektirir. Eksantrik kafa özel bir yönlendirme aleti gerektirir.
• Maliyet: 1,20 $'lık birim fiyat elde etmek için 10.000 adet MOQ ile takımlama maliyetinin 2.500 $ olduğu tahmin edilmektedir. Daha düşük hacimli yalnızca CNC yaklaşımının maliyeti 500 ünitede parça başına 8,50 ABD dolarıdır.

Nihai öneri ise hibrit bir süreçtir: birincil omuz ve kafa geometrisi için soğuk şekillendirme, ardından CNC çapraz delme ve kademeli fiyatlandırma ve teslim süresi seçenekleriyle müşteriye sunulan çözüm.

5. Üretim ve Kalite Perspektifi

İşlev-süreç-maliyet üçgeninin başarılı bir şekilde uygulanması, derin üretim uzmanlığı ve sıkı kalite kontrolleri gerektirir. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), metal üretiminde 20 yıllık aile deneyimini ve kalite mirasını devralan, SEA Monies Metal Co., Ltd.'ye bağlı bir aile şirketidir. Shengzhao Metal'in güçlü üretim kapasitesine ve tedarik zinciri avantajlarına güvenerek, yüksek kaliteli metal ürünlerin Ar-Ge, üretim ve küresel satışlarında uzmanız. Ailenin hassasiyet arayışına, titiz çalışma tutumuna ve uzun vadeli bağlılığına bağlı kalarak, dünya çapındaki müşterilerimize istikrarlı ve güvenilir ürünler ve hizmetler sunuyoruz.

Fabrikanın sağlam Ar-Ge ve üretim yeteneklerinden yararlanarak, yüksek mukavemetli perçinler, cıvatalar, somunlar, rondelalar, pimler, vidalar ve standart dışı çeşitli özel parçalar konusunda uzmanız. Ürün yelpazemiz, soğuk şişirme, sıcak dövme ve CNC işleme gibi işlemler kullanılarak paslanmaz çelik, alaşımlı çelik, alüminyum alaşımı, bakır ve özel alaşımlar gibi malzemeleri kapsamaktadır. Ürünlerimiz 25'ten fazla ülkeye ihraç edilmekte ve 200'den fazla müşteriye hizmet verilmektedir.

Chance & Union, "Çin'de Üretilmiştir" ifadesini uluslararası pazarla sorunsuz bir şekilde birleştirmeye kendini adamıştır ve küresel müşterilere profesyonel teknoloji ve olağanüstü kalite aracılığıyla Ar-Ge'den seri üretime kadar tek elden sabitleme çözümleri sunmaya kendini adamıştır. Mühendislik ekibimiz üçgen modelini her özel proje için sistematik olarak uygulayarak eskizinizin net maliyet, teslim süresi ve kalite beklentileriyle üretime hazır bir spesifikasyona dönüşmesini sağlar.

6. Sıkça Sorulan Sorular (SSS)

• S1: Tamamen özel, standart dışı bir cıvata için kabul ettiğiniz minimum miktar nedir?
  C: Minimum sipariş miktarımız (MOQ), karmaşıklığa ve üretim yoluna göre değişir. Soğuk şişirme kullanan basit özel geometriler için Minimum Sipariş Adedi 5.000 parça kadar düşük olabilir. Karmaşık CNC ile işlenmiş parçalar için 500 parçaya kadar küçük siparişleri karşılayabiliyoruz. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), özel gereksinimlerinize yönelik bir fizibilite ve maliyet değerlendirmesi sağlar.
• S2: İlk üretim partisinin müşterinin orijinal numunesiyle eşleştiğinden nasıl emin oluyorsunuz?
  C: Sürecimiz numunenin detaylı boyut ve malzeme analizi ile başlar. Daha sonra seri üretimden önce müşterinin onayına sunulan tam bir mühendislik çizimi ve bir "İlk Ürün Denetimi" (FAI) raporu oluşturuyoruz. FAI tüm kritik boyutları, malzeme test sertifikalarını ve sertlik sonuçlarını içerir. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), numune doğrulama ve üretimin serbest bırakılması için ISO 9001 prosedürlerini takip etmektedir.
• S3: Farklı standart kalitelerin (örneğin, paslanmaz çeliğe benzer korozyon direncine sahip 10,9 mukavemet sınıfı) özelliklerini birleştiren özel bir cıvata geliştirebilir misiniz?
  C: Evet; bu, maddi ikame yoluyla elde edilir. Örneğin, yüksek mukavemetli alaşımlı çelikten (örn. 42CrMo) özel cıvatalar üretebilir ve hem yüksek mukavemet hem de korozyon direnci elde etmek için özel bir çinko-alüminyum kaplama (Dacromet) veya paslanmaz çelik kaplama uygulayabiliriz. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), özel fonksiyonel gereksinimlerinizi karşılamak için çeşitli malzeme ve kaplama kombinasyonları sunar.

Hassas Yer Tespiti için Omuz Cıvatası Çapı Toleransı Seçimi: h6, h7 veya h8 – Minimum Açıklık ve Sarsıntı Önlemeyi Dengeleme

Hassas tespit uygulamalarında, omuz cıvatası hem bağlantı elemanı hem de hassas dübel görevi görür. Omuz çapı bir birleşme deliğine veya burcuna sığarak doğru radyal konumlandırma ve kesme yükü aktarımı sağlar. Omuz çapı için tolerans derecesi seçimi (ISO 286'ya göre h6, h7 veya h8) omuz ile birleşme deliği arasındaki boşluğu doğrudan belirler. Daha küçük bir açıklık (daha sıkı oturma), konumlandırma doğruluğunu artırır ancak termal genleşme veya küçük yanlış hizalama nedeniyle montajın tutukluk, aşınma veya aşınma riskini artırır. Daha gevşek bir uyum, montajı kolaylaştırır ve termal büyümeyi dengeler, ancak yerleştirme hassasiyetinden ödün verir. Bu makale, uygulama gereksinimlerine ve çalışma koşullarına dayalı sistematik bir seçim çerçevesi sunmaktadır.

1. Tolerans Derecesi Tanımları ve Klerans Değerleri

Aşağıdaki tabloda, ISO 286'ya göre silindirik bir şaft (omuz) için üç tolerans derecesi, H7'lik tipik bir eşleşme deliği toleransı için karşılık gelen boşluk aralıklarıyla birlikte tanımlanmaktadır. Örnek olarak taban boyutunun 12 mm olduğu varsayılmaktadır; Nominal çapa sahip değerler ölçeği.

Not: Gerçek açıklık aynı zamanda delik toleransına da bağlıdır. Çoğu hassas konumlandırma uygulaması için birleşme deliği H7 olarak belirtilir ve sıfıra yakın bir değerden omuz tolerans derecesi ile artan bir maksimum değere kadar değişen bir boşluk uyumu sağlar.

2. Tolerans Seçimini Etkileyen Temel Faktörler

h6, h7 ve h8 arasındaki seçim yalnızca bir hassasiyet meselesi değildir; belirli uygulama ortamı bağlamında yapılmalıdır. Aşağıdaki parametreler seçim sürecinde kritik öneme sahiptir.

• Konumlandırma Doğruluğu Gereksinimi: Omuzlu cıvata, eşmerkezliliği örneğin ±0,02 mm dahilinde tutması gereken iki bileşeni bulmak için kullanılıyorsa, radyal boşluğu en aza indirmek için h6 uyumu gerekir. ±0,05 mm'nin kabul edilebilir olduğu genel kılavuz uygulamaları için h7 yeterlidir.
• Montaj Sıklığı ve Yöntemi: Özellikle yoğun bakım gerektiren ekipmanlarda sık sık monte edilen ve sökülen bileşenler, gevşeme riskini azaltmak ve manuel montajı basitleştirmek için h8 veya h7 uyumlarından yararlanır.
• Thermal Expansion Differential: When the shoulder bolt and the mating component are made of materials with different coefficients of thermal expansion (e.g., steel shoulder in an aluminum housing), an h7 or h8 fit provides the necessary clearance to accommodate differential expansion over the operating temperature range.
• Lubrication and Surface Finish: A well-lubricated, finely finished shoulder surface can tolerate a tighter fit (h6) without seizing. Rough surfaces or dry assembly conditions demand a looser fit (h7 or h8).
• Dynamic vs. Static Loading: For dynamically loaded joints where the shoulder experiences relative motion (e.g., pivot applications), h8 is often selected to allow free rotation. For static, locked locating, h6 is preferred.

3. Selection Decision Matrix

The following decision matrix provides a structured approach for selecting the appropriate tolerance grade based on application criticality and operating environment.

• Select h6 When: (1) Radial positioning tolerance is < ±0.025 mm; (2) Assembly is performed in controlled shop conditions with lubrication; (3) The mating materials have similar thermal expansion coefficients; (4) The joint is static or low-cycle dynamic.
• Select h7 When: (1) Radial positioning tolerance is ±0.025–0.05 mm; (2) Moderate assembly and disassembly frequency is expected; (3) A balance between precision and assembly ease is required; (4) This is the most common choice for general precision locating applications.
• Select h8 When: (1) Radial positioning tolerance is > ±0.05 mm or not critical; (2) Frequent assembly/disassembly is required; (3) The shoulder is subject to thermal expansion from wide temperature swings; (4) The shoulder functions as a pivot or sliding guide with relative motion.

4. Practical Example

Consider a shoulder bolt used as a locating pin for a fixture plate that must be removed daily for cleaning. The plate is aluminum (CTE 23 μm/m°C), and the shoulder bolt is hardened steel (CTE 12 μm/m°C). The operating temperature ranges from 10°C to 40°C. A 12 mm diameter shoulder subjected to a 30°C temperature rise will experience a differential expansion of approximately 30°C × (23-12)×10⁻⁶ × 12 mm = 0.004 mm (4 µm). This differential effectively reduces the clearance. In this case, h6 is acceptable if the fixture is lubricated and carefully handled; h7 is a safer choice if the fixture is handled roughly or in dirty conditions.

5. Üretim ve Kalite Perspektifi

Achieving consistent shoulder diameter tolerances at h6 or tighter levels requires precise machining and rigorous inspection. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), metal üretiminde 20 yıllık aile deneyimini ve kalite mirasını devralan, SEA Monies Metal Co., Ltd.'ye bağlı bir aile şirketidir. Shengzhao Metal'in güçlü üretim kapasitesine ve tedarik zinciri avantajlarına güvenerek, yüksek kaliteli metal ürünlerin Ar-Ge, üretim ve küresel satışlarında uzmanız. Ailenin hassasiyet arayışına, titiz çalışma tutumuna ve uzun vadeli bağlılığına bağlı kalarak, dünya çapındaki müşterilerimize istikrarlı ve güvenilir ürünler ve hizmetler sunuyoruz.

Fabrikanın sağlam Ar-Ge ve üretim yeteneklerinden yararlanarak, yüksek mukavemetli perçinler, cıvatalar, somunlar, rondelalar, pimler, vidalar ve standart dışı çeşitli özel parçalar konusunda uzmanız. Ürün yelpazemiz, soğuk şişirme, sıcak dövme ve CNC işleme gibi işlemler kullanılarak paslanmaz çelik, alaşımlı çelik, alüminyum alaşımı, bakır ve özel alaşımlar gibi malzemeleri kapsamaktadır. Ürünlerimiz 25'ten fazla ülkeye ihraç edilmekte ve 200'den fazla müşteriye hizmet verilmektedir.

Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For shoulder bolts requiring precise shoulder tolerance control, we provide full inspection reports including CMM measurement data for critical dimensions.

6. Sıkça Sorulan Sorular (SSS)

• Q1: Can I use a shoulder bolt with an h6 shoulder in an aluminum hole without risking seizure?
  A: Yes, provided the hole is machined to H7, the surfaces are well-lubricated (preferably with anti-seize compound), and the assembly is performed slowly in a controlled environment. However, if the bolt is disassembled and reassembled frequently, h7 is recommended to reduce galling risk. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union) can provide custom shoulder bolts with optimized surface finishes and coatings (e.g., electroless nickel) to reduce galling tendency.
• Q2: What is the standard mating hole tolerance for a shoulder bolt specified with an h7 shoulder?
  A: The standard mating hole tolerance for an h7 shoulder is H7, producing a clearance fit that is classified as "close-running" or "precision clearance." This combination is widely used in machine tool fixturing and die sets. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union) can supply matched sets of shoulder bolts and bushings or locating plates drilled to H7 to ensure consistent fit.
• Q3: How do I specify the shoulder tolerance if my application has both high precision and high thermal expansion?
  A: In such cases, the shoulder tolerance alone is insufficient—you must consider the hole tolerance and the clearance at the extreme temperatures. For high precision with thermal expansion, the recommended approach is h6 with a hole tolerance of H8, which provides slightly more clearance than a H7 hole while keeping the shoulder tight. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union) can assist in calculating the required clearance and selecting the optimal tolerance combination for your specific operating range.
