Flanş Başlı Somun ve Rondelalı Standart Altıgen Somun: Rulman Gerilimi Dağılımı ve Gömme Direncindeki Farklılıkların Ölçülmesi

Yüksek ön yük altında, bir flanş başlı somun ve düz pullu standart bir altıgen somun, bağlantı performansını önemli ölçüde etkiler. Her iki konfigürasyon da dayanma alanını arttırmayı ve yüzey gerilimini azaltmayı hedeflerken, deneysel veriler basıncı nasıl dağıttıkları ve bağlantı malzemesine gömülmeye karşı nasıl direnç gösterdikleri konusunda önemli farklılıklar ortaya koymaktadır.

1. Temas Stresi Karşılaştırması: Sayısal Veriler

Aşağıdaki tabloda flanş başlı somunlar, düz altıgen somunlar ve pullu altıgen somunlar için aynı ön yük koşulları altında ölçülen (dayanıklı yükün %75'i) temas gerilimi verileri sunulmaktadır.

Veri kaynağı: Cıvatalı bağlantı tasarımı çalışmalarından elde edilen temas gerilimi ölçümleri.

Sınıf 10,9 M16 bağlantı elemanı için flanş başlı somun, düz altıgen somun için 94,3 ksi'ye kıyasla yaklaşık 39,9 ksi'lik bir temas gerilimi üretir; bu %57,7'lik bir azalmadır. Pullu altıgen somun 33,4 ksi'ye ulaşır, bu da düz altıgen somuna göre %64,6'lık bir azalmayı temsil eder. Daha yüksek mukavemetli Grade 12,9 M22 bağlantı elemanları için düz altıgen somun 131 ksi üretirken pul konfigürasyonu bunu %61,2'lik bir azalmayla 50,8 ksi'ye düşürür.

2. Rulman Gerilme Dağılımı: Basınç Profili Farkı

Düz rondelalardan kaynaklanan en yüksek gerilim azalması önemli olsa da, yalnızca temas alanına dayalı olarak tahmin edilebilecek seviyeye ulaşmamaktadır. 1/2"-13 bağlantı elemanları üzerinde %80 kanıt yükünde yapılan testler, sertleştirilmiş düz rondelanın tepe basıncını yaklaşık %50 azalttığını, flanş başlı bağlantı elemanının ise bireysel bağlantı elemanı geometrisine daha bağımlı olan yük dağılımını sağladığını gösterdi.

Basınç gösteren film kullanılarak yapılan temas alanı ölçümleri, bir flanş başlığının altındaki temas alanının esasen tam yüzden flanş dış çapındaki dar bir bant veya boşluk deliğinin yakınındaki bir halkaya kadar değişebileceğini ortaya çıkarmıştır. Bu değişiklik flanşın konikliğinden ve somun gövdesinin sertliğinden kaynaklanmaktadır. Rondelalı altıgen somunlar için standart düz rondela, dış çapı tarafından tahmin edilen tam gerilim azaltımını sağlayamaz çünkü rondela, yükü dış çapına eşit şekilde dağıtacak kadar kalın değildir. Daha kalın rondelalar, hem rondela hem de bağlantı elemanlarındaki yükleri dağıtmada ve stresi azaltmada daha etkilidir.

3. Gömülüm Direnci: Ön Yük Kaybının Önlenmesi

Gömme, somun taşıma yüzeyinin altındaki bağlantı malzemesinin lokal olarak akması veya sıkıştırılmasıdır. Sıkma sonrasında erken ön yük kaybının başlıca nedenidir. Hem flanş başlı somun hem de pullu altıgen somun, yatak yüzeyindeki temas gerilimini azaltarak gömülmeyi azaltır.

• Flanş Başlı Somun: Entegre flanş, basıncı daha geniş bir bölgeye dağıtan daha geniş bir taşıma alanı sağlar. Bu, somunun alüminyum, ince çelik sac veya kaplamalı yüzeyler gibi daha yumuşak malzemelere gömülmesi riskini azaltır. Flanş ayrıca yüzey hasarını önler ve somunun bağlantı malzemesinden çekilmesi riskini azaltır.
• Sertleştirilmiş Pullu Altıgen Somun: Uygun şekilde belirlenmiş sertleştirilmiş bir rondela, gömülmeyi önleyerek ve yükü daha düzgün bir şekilde dağıtarak, conta veya bağlantı yükünü, hiçbir rondelaya kıyasla %30-50 oranında artırabilir. Düzensiz yüzey koşullarını telafi eder ve yatak yüzeyindeki sürtünmeyi azaltır.

4. Ek Performans Hususları

• Tork-Gerilim İlişkisi: Temas alanının yarıçapı, belirli bir ön yükü oluşturmak için gereken torku etkiler. Flanşın dış çapında temas meydana geldiğinde direnç momenti daha yüksek olur ve aynı giriş torku için daha az cıvata gerilimi üretilir. Testler, iç çap ile dış çap teması arasındaki farkın gerilimi %10-15 oranında azaltabildiğini göstermiştir.

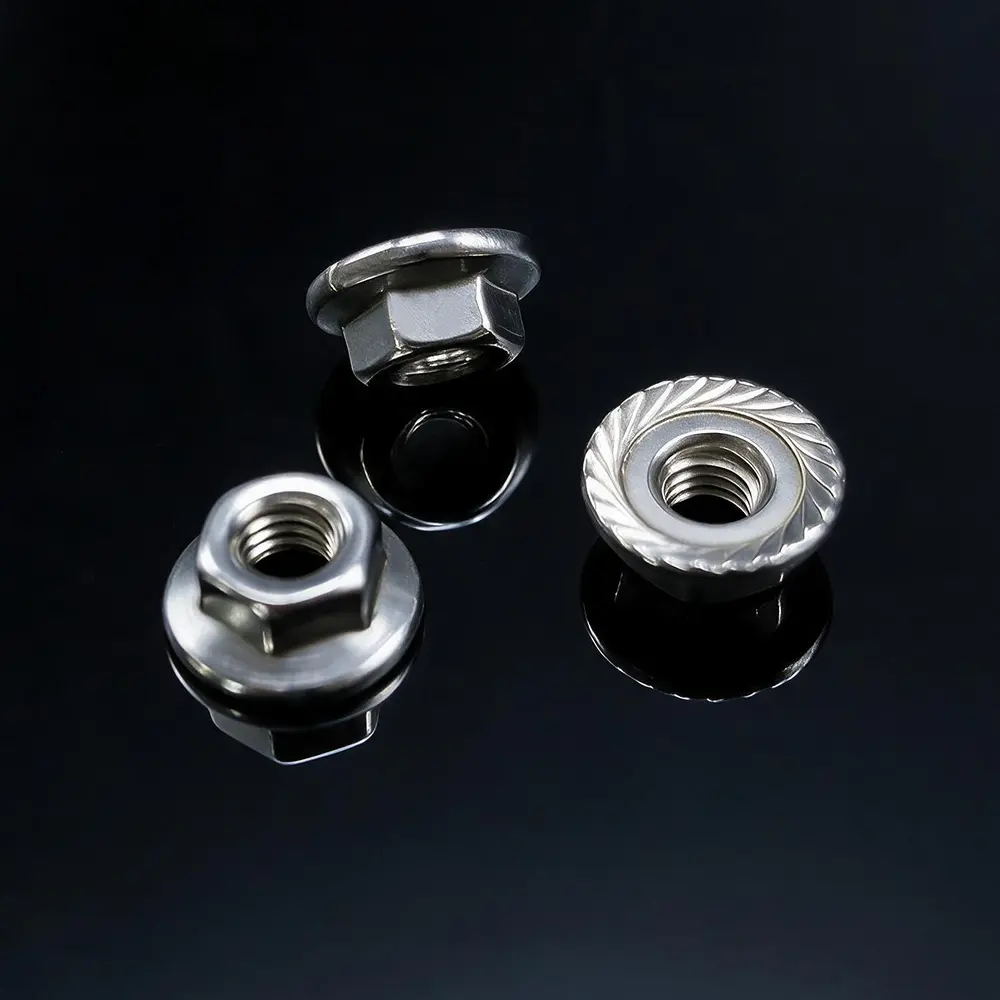

• Titreşim Önleme Performansı: Tırtıklı flanş somunları (genellikle düz somun olarak adlandırılır), yatak yüzeyinde, eşleşme yüzeyine kenetlenen dişleri birleştirir ve titreşim altında gevşemeye direnen mekanik bir kilitleme hareketi sağlar. Pürüzsüz flanş somunları bu kilitleme etkisini sunmaz.
• Yüzey Hasarı: Tırtıklı flanş somunları boyalı, eloksallı veya yumuşak yüzeylere zarar verebilir. Bitmiş veya kozmetik uygulamalar için düz flanş somunları veya pullu standart altıgen somunlar tercih edilir.

5. Üretim ve Kalite Perspektifi

Tutarlı flanş geometrisi ve kontrollü üretim toleransları, flanş başlı somunların yük dağıtım avantajlarına ulaşmak için çok önemlidir. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), metal üretiminde 20 yıllık aile deneyimini ve kalite mirasını devralan, SEA Monies Metal Co., Ltd.'ye bağlı bir aile şirketidir. Shengzhao Metal'in güçlü üretim kapasitesine ve tedarik zinciri avantajlarına güvenerek, yüksek kaliteli metal ürünlerin Ar-Ge, üretim ve küresel satışlarında uzmanız. Ailenin hassasiyet arayışına, titiz çalışma tutumuna ve uzun vadeli bağlılığına bağlı kalarak, dünya çapındaki müşterilerimize istikrarlı ve güvenilir ürünler ve hizmetler sunuyoruz.

Fabrikanın sağlam Ar-Ge ve üretim yeteneklerinden yararlanarak, yüksek mukavemetli perçinler, cıvatalar, somunlar, rondelalar, pimler, vidalar ve standart dışı çeşitli özel parçalar konusunda uzmanız. Ürün yelpazemiz, soğuk şişirme, sıcak dövme ve CNC işleme gibi işlemler kullanılarak paslanmaz çelik, alaşımlı çelik, alüminyum alaşımı, bakır ve özel alaşımlar gibi malzemeleri kapsamaktadır. Ürünlerimiz 25'ten fazla ülkeye ihraç edilmekte ve 200'den fazla müşteriye hizmet verilmektedir.

Chance & Union, "Çin'de Üretilmiştir" ifadesini uluslararası pazarla sorunsuz bir şekilde birleştirmeye kendini adamıştır ve küresel müşterilere profesyonel teknoloji ve olağanüstü kalite aracılığıyla Ar-Ge'den seri üretime kadar tek elden sabitleme çözümleri sunmaya kendini adamıştır.

6. Sıkça Sorulan Sorular (SSS)

• S1: Flanş başlı somun, sertleştirilmiş pul ihtiyacını tamamen ortadan kaldırır mı?
  C: Çoğu uygulamada evet, çünkü flanş daha geniş bir taşıma alanı sağlar ve yükü etkili bir şekilde dağıtır. Bununla birlikte, çok yumuşak malzemeler, oluklu delikler veya bağlantı yüzeyinin düzensiz olduğu durumlarda, gömülmeyi önlemek ve eşit yük dağılımını sağlamak için sertleştirilmiş bir pul yine de gerekli olabilir. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), özel bağlantı tasarımınıza ve malzemenize göre uygun konfigürasyonu önerebilir.
• S2: Temas gerilimi verileri neden bazı boyutlar için pullu altıgen somunun flanş başlı somundan daha iyi performans gösterdiğini gösteriyor?
  C: Veriler, yatak yüzeyindeki temas gerilimini yansıtıyor. Düzgün boyutlandırılmış sertleştirilmiş bir rondela bazen, özellikle flanş geometrisi tam yüz teması oluşturmuyorsa, yükü bir somunun flanşından daha etkili bir şekilde dağıtabilir. Bazı testlerde standart düz rondelanın bir cıvatayla birlikte kullanıldığında gerilimi flanştan daha düzgün dağıttığı gözlemlenmiştir. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), uygulamanız için özel öneriler ve ürün verileri sağlayabilir.
• S3: Tırtıklı flanş somunu ile pürüzsüz flanş somunu arasındaki temel performans farkı nedir?
  C: Tırtıklı flanş somunları, titreşim altında gevşemeye karşı direnç gösteren birleşme yüzeyini ısırarak mekanik bir kilitleme etkisi sağlar. Pürüzsüz flanş somunları, yüzeyi işaretlemeden yükü dağıtır ve yüzey kalitesinin korunması gereken yerlerde kullanılır. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union) her iki türü de sunar ve montaj koşullarınız için en iyi seçim konusunda tavsiyelerde bulunabilir.

DIN 6923 Flanş Somunu ve DIN 934 Rondelalı Altıgen Somun: Flanş Çapı ve Salgı Toleransı, Temas Gerilimi ve Gömme Direnci Yoluyla Ön Yük Tutmayı Nasıl Etkiler?

Bir arasındaki seçim DIN 6923 flanş somunu ve ayrı bir pullu DIN 934 altıgen somun, cıvatalı bağlantı tasarımında kritik bir karardır. Her iki konfigürasyon da yatak gerilimini dağıtmayı ve gömülmeye karşı direnç göstermeyi amaçlasa da, geometrik ve tolerans farklılıkları, temas gerilimi dağılımında ve dolayısıyla ön yükün korunmasında ölçülebilir farklılıklara yol açar. Bu makale, DIN 6923 somununun flanş dış çapının (dw) ve salgı toleransının nasıl farklı mekanik davranışlara dönüştüğünü incelemektedir.

1. Boyutsal Karşılaştırma: DIN 6923 Flanş Somunu ile DIN 934 Pullu Altıgen Somun

DIN 6923 somunun entegre flanşı tanımlanmış, tutarlı bir yatak yüzeyi geometrisi sağlar. Bunun aksine, DIN 934 somunu ayrı bir rondelaya dayanır ve bu da ek toleranslar ve montaj değişkenliği sağlar. Aşağıdaki tablo M10 ve M16 boyutları için kama yatağı yüzeyi boyutlarını karşılaştırmaktadır.

Veri kaynağı: Westfield Fasteners'dan DIN 6923 boyutları.

2. Temas Stresi Dağılımı: Araştırma Neyi Gösteriyor?

Deneysel ve FEM araştırmaları, flanş somunları altındaki yatak basıncı dağılımının önemli özelliklerini ortaya çıkarmıştır.

• Düzgün Olmayan Radyal Dağılım: Üç boyutlu fotoelastik deneyler, altıgen flanş somunlarının yatak yüzeyindeki basınç dağılımının düzgün olmadığını göstermiştir. Basınç flanşın iç kısmında yoğunlaşırken, dış kısmındaki basınç neredeyse sıfıra düşer. Bu, etkili yük taşıma alanının tam flanş alanından daha küçük olduğu anlamına gelir.
• Asimetrik Dağılım: Aynı araştırma, cıvatalı bağlantıdaki gerilim dağılımının ve flanş somununun yatak yüzeyindeki basınç dağılımının, dişli parçanın asimetrik şekline karşılık gelecek şekilde eksenel olarak asimetrik olduğunu göstermektedir. Bu asimetri gevşeme mekanizmasına katkıda bulunur.
• Flanş Geometri Etkileri: Elasto-plastik FEM analizi, flanş kalınlığının ve flanş eğim açısının hem temas gerilimi dağılımını hem de yatak yüzeyindeki kalıcı seti (gömme) önemli ölçüde etkilediğini doğrulamıştır. İyi tasarlanmış bir flanş geometrisi, iç kenardaki gerilim konsantrasyonunu azaltabilir.

Rondelalı standart bir altıgen somun için temas basıncı da üniform değildir, ancak ayrı bir rondelanın varlığı ek değişkenler getirir: rondela mükemmel bir şekilde merkezlenemeyebilir ve yük altında deformasyonu basınç profilini etkileyebilir.

3. Gömme ve Ön Yük Tutma

Gömme (somun veya rondela altındaki yatak yüzeyinin lokalize plastik deformasyonu) sıkma sonrasında ön yük kaybının başlıca nedenidir.

• DIN 6923 Flanş Somunu: Flanş somununun daha geniş yatak alanı, belirli bir ön yük için temas gerilimini azaltır, böylece gömme derinliğini azaltır. Bununla birlikte, basınç flanşın iç kenarına yakın bir yerde yoğunlaştığından, gerilim azalması basit bir alan oranı hesaplamasının önerdiğinden daha azdır. Tırtıklı flanşın (dişli) kullanılması, birleşme yüzeyini ısırarak kilitlemeyi iyileştirebilir, ancak bu aynı zamanda yüzey hasarını da artırır ve bağlantının yeniden kullanılabilirliğini azaltabilir.
• DIN 934 Pullu Altıgen Somun: Uygun şekilde belirlenmiş sertleştirilmiş bir rondela, gömülmeyi önleyerek ve yükü daha düzgün bir şekilde dağıtarak, hiçbir rondelaya kıyasla bağlantı yükünü %30-50 oranında artırabilir. Ancak etkililik yıkayıcının sertliğine, kalınlığına ve hizalamasına bağlıdır. Çok ince bir yıkayıcı, yükü dış çapına dağıtmayacak ve bu da faydanın bir kısmını boşa çıkaracaktır.

4. Üretim ve Kalite Perspektifi

Tutarlı flanş geometrisi ve kontrollü üretim toleransları, flanş başlı somunların yük dağıtım avantajlarına ulaşmak için çok önemlidir. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), metal üretiminde 20 yıllık aile deneyimini ve kalite mirasını devralan, SEA Monies Metal Co., Ltd.'ye bağlı bir aile şirketidir. Shengzhao Metal'in güçlü üretim kapasitesine ve tedarik zinciri avantajlarına güvenerek, yüksek kaliteli metal ürünlerin Ar-Ge, üretim ve küresel satışlarında uzmanız. Ailenin hassasiyet arayışına, titiz çalışma tutumuna ve uzun vadeli bağlılığına bağlı kalarak, dünya çapındaki müşterilerimize istikrarlı ve güvenilir ürünler ve hizmetler sunuyoruz.

Fabrikanın sağlam Ar-Ge ve üretim yeteneklerinden yararlanarak, yüksek mukavemetli perçinler, cıvatalar, somunlar, rondelalar, pimler, vidalar ve standart dışı çeşitli özel parçalar konusunda uzmanız. Ürün yelpazemiz, soğuk şişirme, sıcak dövme ve CNC işleme gibi işlemler kullanılarak paslanmaz çelik, alaşımlı çelik, alüminyum alaşımı, bakır ve özel alaşımlar gibi malzemeleri kapsamaktadır. Ürünlerimiz 25'ten fazla ülkeye ihraç edilmekte ve 200'den fazla müşteriye hizmet verilmektedir.

Chance & Union, "Çin'de Üretilmiştir" ifadesini uluslararası pazarla sorunsuz bir şekilde birleştirmeye kendini adamıştır ve küresel müşterilere profesyonel teknoloji ve olağanüstü kalite aracılığıyla Ar-Ge'den seri üretime kadar tek elden sabitleme çözümleri sunmaya kendini adamıştır.

5. Frequently Asked Questions (FAQ)

• Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
  A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union), özel bağlantı tasarımınıza ve malzemenize göre uygun konfigürasyonu önerebilir.
• Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
  A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union) ensures precise flange geometry to optimize load distribution.
• Q3: What is the effect of flange slope angle on preload retention?
  A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union İthalat ve İhracat A.Ş. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
