Yapısal Bağlantılarda Diş Sıyırmanın Önlenmesi: ASTM A490 Cıvatalarla ASTM A563 Sınıf DH Somunları için Kanıt Yükü ve Sertliğin Sinerjik Kontrolü
Yapısal çelik bağlantılarda cıvatalı bağlantının bütünlüğü temel bir prensibe bağlıdır: Somun en az cıvata kadar sağlam olmalıdır. Yüksek mukavemetli ASTM A490 cıvatalar için (minimum 150 ksi çekme mukavemeti), belirtilen eşleşme somunu ASTM A563 Sınıf DH'dir. Uyumsuz veya daha düşük dereceli bir somun, cıvata tam yük kapasitesine ulaşmadan önce somun dişlerinin sıyrılabileceği bir "zayıf bağlantı" oluşturur; bu, ciddi bağlantı arızalarına yol açabilecek gizli bir arıza modudur. Bu makalede, prova yükü ve sertliğin sinerjik kontrolünün, iplik sıyrılmasının meydana gelmemesini nasıl sağladığı açıklanmaktadır.
1. Güç Eşleştirme: Temel Prensip
Doğru somun kalitesi seçimi, diş soyulmasına karşı ilk savunma hattıdır. ASTM A490 cıvataları mevcut en yüksek dayanıma sahip yapısal cıvatalar arasındadır ve uygun dayanıma sahip bir somun gerektirirler.
| Cıvata Sınıfı | Minimum Çekme Dayanımı | Önerilen Somun (Sade) | Somun Korumalı Yük Stresi |
|---|---|---|---|
| ASTM A490 (Tip 1) | 150.000psi | ASTM A563 Sınıf DH | 175.000 psi |
| ASTM A490 (Galvanizli) | 150.000psi | ASTM A563 Sınıf DH (Lubricated) | 150.000psi |
| ASTM A490 (Tip 3, Hava Koşullarına Dayanıklı) | 150.000psi | ASTM A563 Sınıf DH3 | 175.000 psi |
2. Kanıt Yükü: Sıyrılmaya Karşı Kantitatif Garanti
Kanıt yükü, bir somunun diş çıkarma veya kalıcı deformasyon olmadan dayanması gereken belirtilen eksenel çekme yüküdür. ASTM A563 Sınıf DH somunu için, düz (kaplamasız) somunlar için kanıt yükü gerilimi 175.000 psi'dir.
- Tasarımın Amacı: Somunun dayanıklılık yükü, cıvatanın minimum gerilme mukavemetini (A490 için 150.000 psi) aşıyor. Bu, cıvatanın tasarım yükü altında somunun sıyrılmamasını sağlar. Daha düşük dereceli bir somun (örneğin, C Sınıfı) kullanılmışsa, somunun dayanıklılık yükü daha düşük olacaktır ve bu da cıvatanın belirtilen kapasitesine ulaşmadan önce somun dişlerinin arızalanması riskini yaratacaktır.
- Kaplamalı Bağlantı Elemanları: Sıcak daldırma galvanizli yapısal montajlar için, DH Sınıfı somunların dayanım yükü gerilimi 150.000 psi'ye düşürülür. Bu azalma, çinko kaplamanın boyutsal değişikliklerini ve sürtünme etkilerini açıklar. Montaj sırasında gevşemeyi en aza indirmek için galvanizli DH somunlarının da yağlanması gerekir.
3. Sertlik: Malzeme Düzeyinde Koruma
Sertlik (Rockwell C, HRC) ikinci kritik kontrol parametresidir. Somun malzemesinin yük altında deformasyona karşı koymak için gerekli dayanıma ve sünekliğe sahip olmasını sağlar. ASTM A563 Sınıf DH somunları, belirli bir sertlik aralığına ulaşmak için söndürülür ve temperlenir.
| Somun Sınıfı | Sertlik Aralığı (HRC) | Amaç |
|---|---|---|
| ASTM A563 Sınıf DH | C24 – C38 | Kırılgan kırılmayı önlemek için yeterli sünekliği korurken, kanıt yükünü karşılamak için yeterli gücü sağlar. |
| ASTM A563 Sınıf C | B78 – C38 | Daha düşük minimum sertlik; A325 cıvatalar için uygundur ancak A490 için yetersizdir. |
- Yeterli Mukavemet ve Süneklik: C24 minimum sertliği, somunun deneme yükünü karşılayacak malzeme gücüne sahip olmasını sağlar. C38 maksimum sertliği, somunun çok kırılgan hale gelmesini önler, bu da şok yükleme altında veya kurulum sırasında kırılmaya neden olabilir.
- Cıvata Sertliği ile Uyumluluk: ASTM A490 cıvatalarının sertlik aralığı C33–C38'dir. DH Sınıfı somunun sertlik aralığı (C24–C38) uyumlu olacak şekilde tasarlanmıştır; yük altında her iki bileşenin dişlerinin tahmin edilebilir ve kontrollü bir şekilde deforme olmasını sağlayarak diş gevşemesi veya soyulması riskini azaltır.
4. Sinerjistik Etki: İspat Yükü ve Sertliğin Birlikte Çalışması
Kanıt yükü ve sertlik bağımsız gereksinimler değildir; bunlar aynı mühendislik madalyonun iki yüzüdür. Dayanıklı yük testi, somun düzeneğinin belirtilen yükü arıza olmadan taşıyabileceğini doğrular. Sertlik testi, malzemenin mikro yapısının söz konusu dayanıklı yük için gerekli mukavemeti sağlamak üzere doğru bir şekilde ısıl işleme tabi tutulduğunu doğrular. Bir somun teorik olarak çok sert (kırılgan) veya çok yumuşak (deformasyona yatkın) bir malzemeyle dayanıklılık yükü gereksinimini karşılayabilir, ancak sertlik aralığı somunun güvenilir uzun vadeli hizmet için hem gerekli güce hem de gerekli sünekliğe sahip olmasını sağlar.
5. Üretim ve Kalite Perspektifi
Kanıt yükünün ve sertlik spesifikasyonlarının tutarlı bir şekilde elde edilmesi, malzeme seçimi, ısıl işlem ve üretim süreçlerinin hassas kontrolünü gerektirir. Zhejiang Chance & Union İthalat ve İhracat A.Ş., Ltd. (Chance & Union), metal üretiminde 20 yıllık aile deneyimini ve kalite mirasını devralan, SEA Monies Metal Co., Ltd.'ye bağlı bir aile şirketidir. Shengzhao Metal'in güçlü üretim kapasitesine ve tedarik zinciri avantajlarına güvenerek, yüksek kaliteli metal ürünlerinin Ar-Ge, üretim ve küresel satışlarında uzmanız. Ailenin hassasiyet arayışına, titiz çalışma tutumuna ve uzun vadeli bağlılığına bağlı kalarak, dünya çapındaki müşterilerimize istikrarlı ve güvenilir ürünler ve hizmetler sunuyoruz.

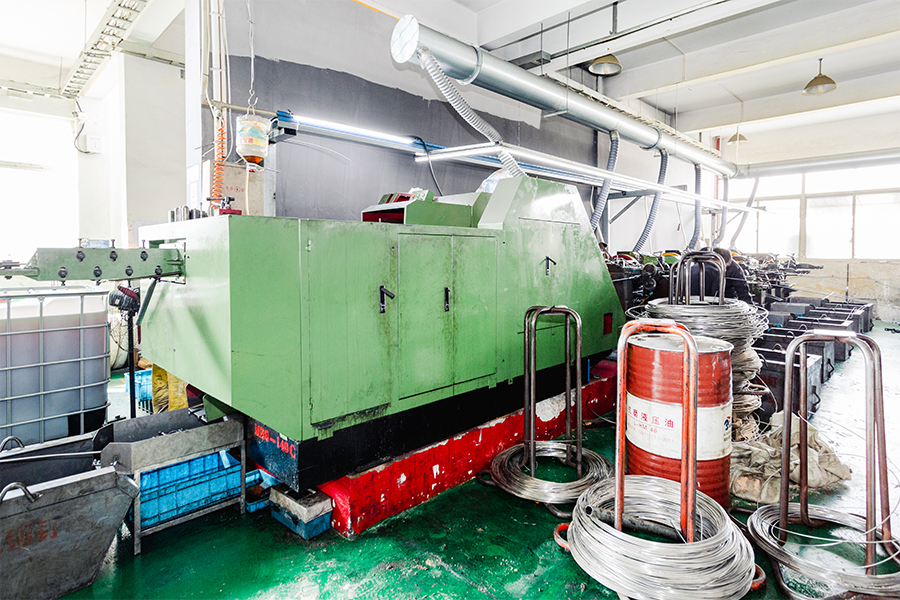

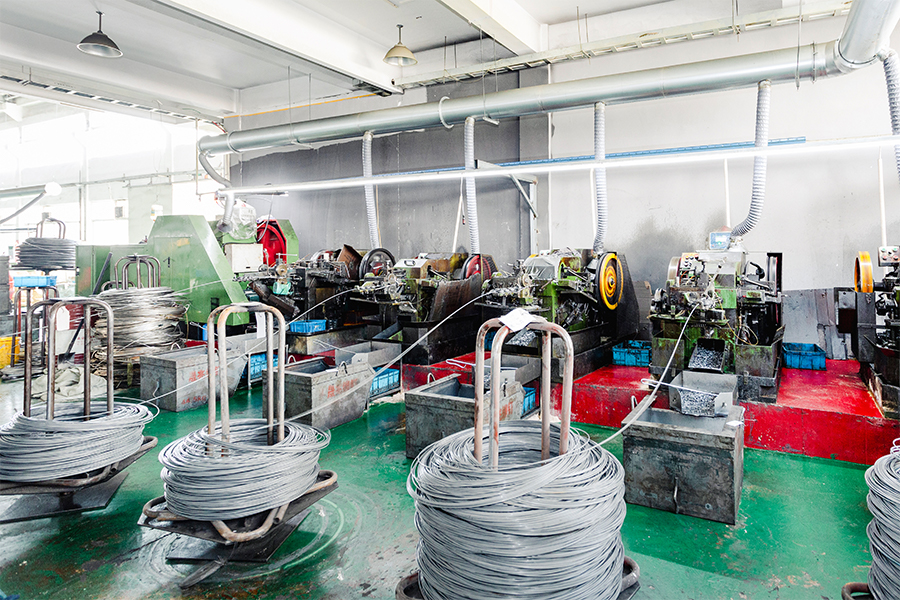

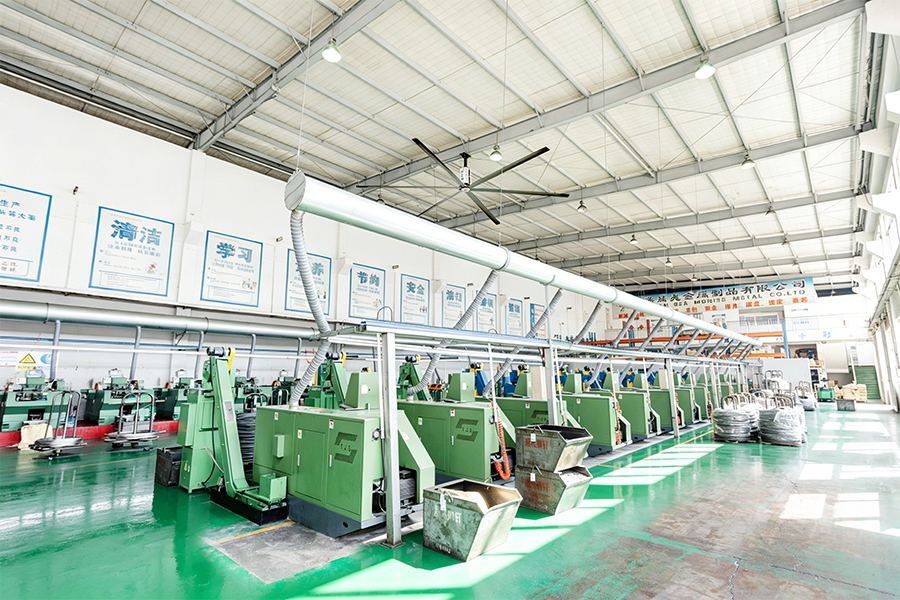

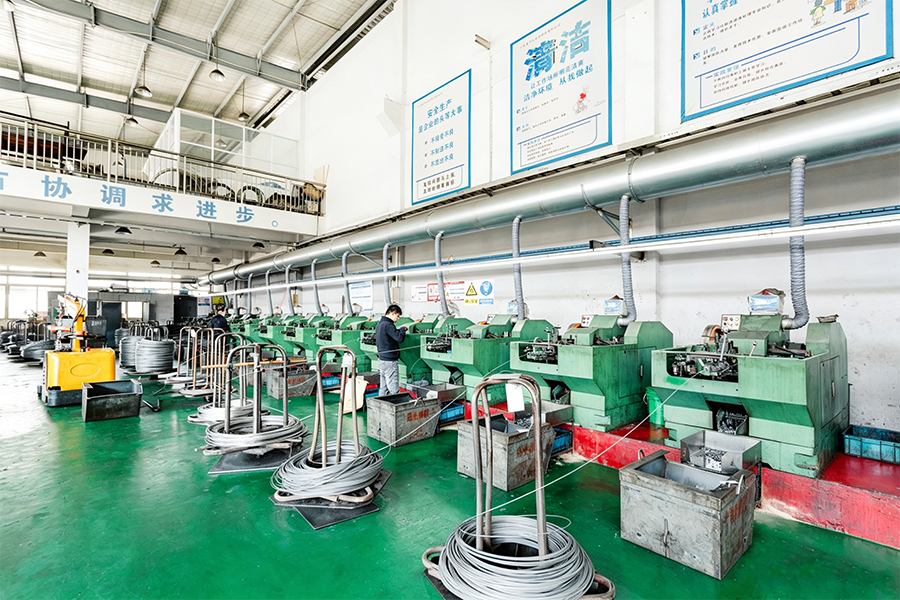

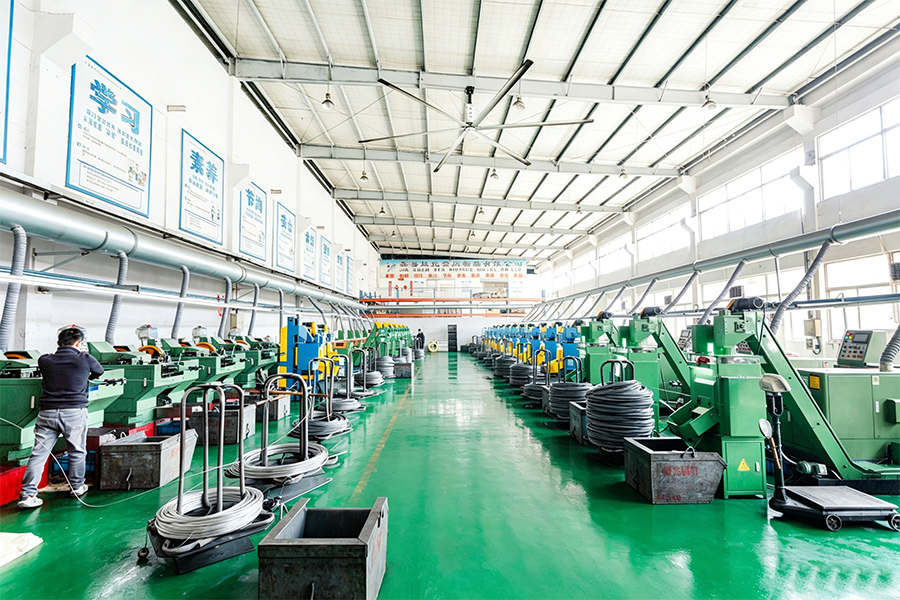

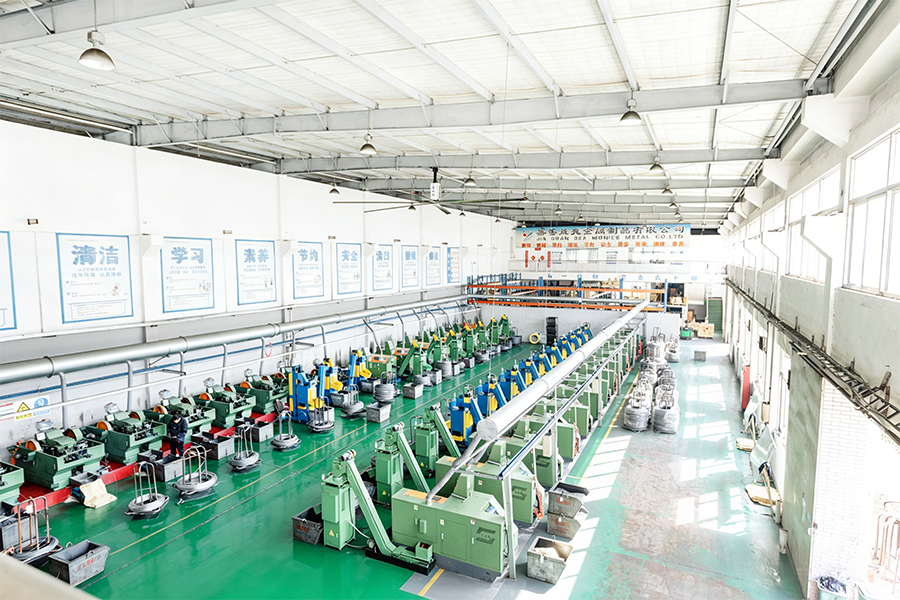

Fabrikanın sağlam Ar-Ge ve üretim yeteneklerinden yararlanarak, yüksek mukavemetli perçinler, cıvatalar, somunlar, rondelalar, pimler, vidalar ve standart dışı çeşitli özel parçalar konusunda uzmanız. Ürün yelpazemiz, soğuk şişirme, sıcak dövme ve CNC işleme gibi işlemler kullanılarak paslanmaz çelik, alaşımlı çelik, alüminyum alaşımı, bakır ve özel alaşımlar gibi malzemeleri kapsamaktadır. Ürünlerimiz 25'ten fazla ülkeye ihraç edilmekte ve 200'den fazla müşteriye hizmet verilmektedir.
Chance & Union, "Çin'de Üretildi" ifadesini uluslararası pazarla sorunsuz bir şekilde birleştirmeye kendini adamıştır ve küresel müşterilere profesyonel teknoloji ve olağanüstü kalite aracılığıyla Ar-Ge'den seri üretime kadar tek elden bağlantı elemanları çözümleri sunar. için yapısal somunlar ASTM A563 Sınıf DH gerekliliklerine uygunluğu garanti altına alarak, her parti için tam malzeme testi sertifikaları (MTC'ler) ve kanıt yük testi raporları sağlıyoruz.
6. Sıkça Sorulan Sorular (SSS)
- S1: A490 cıvatalı A563 Sınıf DH somun yerine ASTM A194 Sınıf 2H somunu kullanabilir miyim?
C: Evet. ASTM A194 Sınıf 2H ağır altıgen somunlar, ASTM A563 Sınıf DH somunlara kabul edilebilir bir eşdeğer olarak kabul edilir ve bunların yerine kullanılabilir. Ancak kaplamalı uygulamalar için kaplama, üstten kılavuz çekme, yağlama ve dönme kapasitesi testleri ASTM A563 gerekliliklerine uygun olmalıdır. Zhejiang Chance & Union İthalat ve İhracat A.Ş., Ltd. (Chance & Union) hem A563 DH hem de A194 2H somunları tedarik edebilir ve özel uygulamanız için uygun ikame konusunda tavsiyelerde bulunabilir. - S2: ASTM A490 cıvatayla C Sınıfı somun kullanırsam ne olur?
C: Bu, eklemde zayıf bir bağ oluşturan bir uyumsuzluktur. C Sınıfı somun, A490 cıvata için gerekenden daha düşük bir dayanıklılık yüküne ve sertliğe sahiptir. Yük altında, cıvata tam çekme kapasitesine ulaşmadan önce somun dişlerinin sıyrılması muhtemeldir, bu da bağlantının beklenmedik bir şekilde arızalanmasına neden olabilecek gizli bir arızaya yol açar. Zhejiang Chance & Union İthalat ve İhracat A.Ş., Ltd. (Chance & Union), yapısal güvenliği sağlamak için belirtilen sınıf eşleştirme kurallarına uyulmasını şiddetle tavsiye eder. - S3: DH Sınıfı somunun sertlik gereksinimini karşıladığını nasıl doğrularım?
C: Sertlik, her üretim partisinden temsili bir numune üzerinde gerçekleştirilen Rockwell (HRC) testiyle doğrulanır. Sonuçlar malzeme test sertifikasında belgelenir. Doğruluk için kalibre edilmiş bir test bloğu tavsiye edilmesine rağmen, saha denetçileri kalite güvencesinin bir parçası olarak taşınabilir sertlik testi de yapabilirler. Zhejiang Chance & Union İthalat ve İhracat A.Ş., Ltd. (Chance & Union), uyumluluğu doğrulamak için her sevkiyatta sertlik testi raporları sağlar.
